Válvulas de bola y orificios de medición

Las válvulas de bola de aluminio son componentes de control esenciales en camiones cisterna, camiones cisterna y sistemas de transporte de líquidos a granel. Se utilizan ampliamente para combustible, productos químicos y otros líquidos peligrosos o no peligrosos en aplicaciones de carga, descarga y cierre de tuberías.

Con ventajas clave como construcción liviana, resistencia a la corrosión, operación rápida y sellado confiable, las válvulas de bola de aluminio se han convertido en una alternativa preferida a las válvulas tradicionales de hierro fundido y, en algunas aplicaciones, a las válvulas de acero inoxidable—, ofreciendo un equilibrio óptimo entre seguridad, rendimiento y costo.

Los principales fabricantes diseñan estas válvulas de acuerdo con ADR, EN, ISO y las normas chinas pertinentes, lo que garantiza un rendimiento estable en ciclos de carga frecuentes, vibraciones y condiciones operativas exigentes.

Papel de las válvulas de bola de aluminio en los sistemas de camiones cisterna

Las válvulas de bola de aluminio se utilizan principalmente para el control rápido del flujo y el cierre positivo. Se instalan comúnmente en:

Tuberías de carga y descarga de fondo de camiones cisterna

Sistemas de tuberías laterales o auxiliares

Tanques de almacenamiento, tanques ISO y sistemas de transferencia temporal

Sistemas integrados con válvulas inferiores, adaptadores API y equipos de recuperación de vapor

Durante situaciones de carga, transporte y emergencia, la válvula se puede cerrar rápidamente para evitar fugas, garantizando la seguridad del personal, la protección del vehículo y el cumplimiento ambiental de las normas de transporte de mercancías peligrosas.

Características clave del diseño y características técnicas
1. Cuerpo y bola de válvula de aleación de aluminio

Los cuerpos de las válvulas generalmente se fabrican a partir de aleaciones de aluminio de alta resistencia (por ejemplo, serie ADC12 o Al-Si) mediante procesos de fundición o forjado

Significativamente más livianas que las válvulas de acero inoxidable, lo que contribuye a reducir el peso del vehículo y mejorar la eficiencia del combustible

Buena resistencia a la corrosión para gasolina, diésel y muchos productos químicos ligeros

2. Diseño de orificio completo

La trayectoria del flujo interno coincide con el diámetro nominal de la tubería

Minimiza la caída de presión y la turbulencia

Mejora la eficiencia de carga y descarga al tiempo que reduce los residuos de producto

Especialmente adecuado para operaciones de descarga de camiones cisterna de alto flujo

3. Sistema de sellado confiable

Asientos de válvulas fabricados en PTFE, PTFE reforzado o materiales de sellado compuestos

Garantiza un excelente rendimiento de sellado en variaciones normales de temperatura

Alto ciclo de vida con bajo desgaste, lo que se traduce en menores costes de mantenimiento

4. Operación rápida y segura

Operación de un cuarto de vuelta (90°) desde completamente abierto hasta completamente cerrado

Disponible con manijas manuales, dispositivos de bloqueo o actuadores neumáticos

Adecuado para operaciones frecuentes y aplicaciones de apagado de emergencia

Tamaños típicos y estándares de conexión

Las válvulas de bola de aluminio para camiones cisterna están disponibles en varios tamaños para cumplir con diferentes requisitos del sistema:

Diámetros nominales (DN): DN50 / DN65 / DN80 / DN100

Tipos de conexión:

Conexiones con bridas (EN 1092-1, normas GB)

Conexiones roscadas (BSP / NPT)

Clasificaciones de presión: Comúnmente PN16 / PN25

Medios aplicables: gasolina, diésel, queroseno y líquidos químicos ligeros

El diseño y la fabricación de válvulas comúnmente cumplen o hacen referencia a los siguientes estándares:

ADR – Acuerdo europeo sobre el transporte internacional de mercancías peligrosas por carretera

Normas EN / ISO para válvulas y bridas

Estándares chinos GB / JB para válvulas y componentes de presión

Aplicaciones típicas

Camiones cisterna y camiones cisterna para productos químicos

Sistemas inferiores de carga y descarga de combustible y productos químicos

Tanques de almacenamiento, tanques diurnos y tuberías de transferencia

Sistemas de carga API y sistemas de recuperación de vapor

Sistemas industriales de distribución de líquidos y cierre de emergencia

Estas aplicaciones exigen una alta confiabilidad de sellado, seguridad operativa y una larga vida útil, donde las válvulas de bola de aluminio brindan un excelente equilibrio entre rendimiento y economía.

Ventajas de las válvulas de bola de aluminio de alta calidad

La selección de válvulas de bola de aluminio diseñadas de acuerdo con los estándares internacionales ofrece los siguientes beneficios:

Construcción ligera para reducir la tara del vehículo

Operación rápida para mejorar la eficiencia de carga y descarga

Sellado confiable para minimizar los riesgos de fugas

Buena resistencia a la corrosión para una vida útil prolongada

Alta compatibilidad con válvulas inferiores, adaptadores API y sistemas de recuperación de vapor

Cumplimiento de ADR y otros requisitos regulatorios para los mercados internacionales

Estas ventajas hacen que las válvulas de bola de aluminio sean una opción preferida para fabricantes de camiones cisterna, talleres de conversión, operadores de flotas y usuarios de terminales.

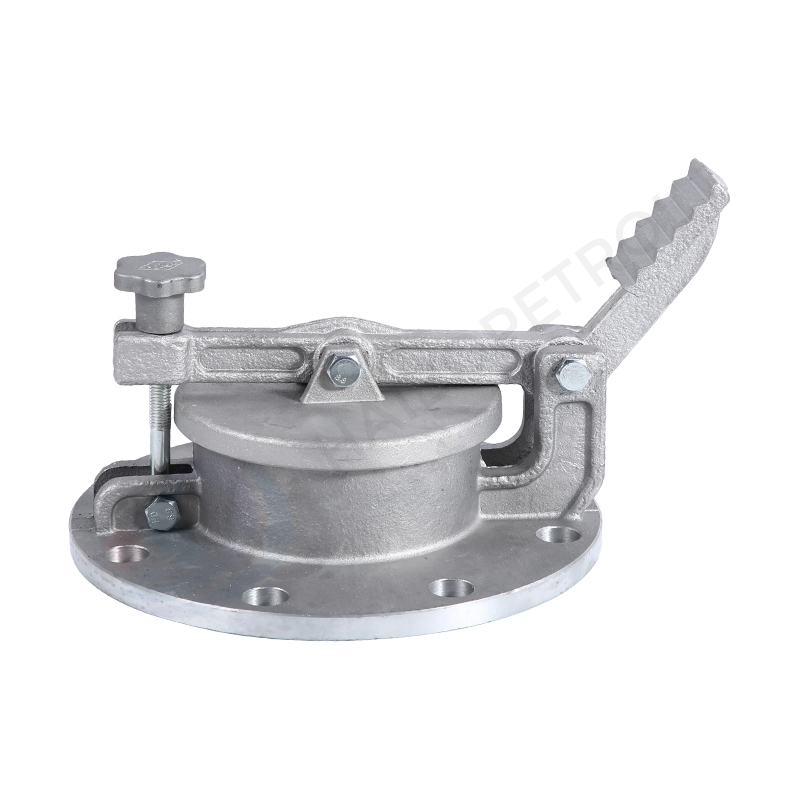

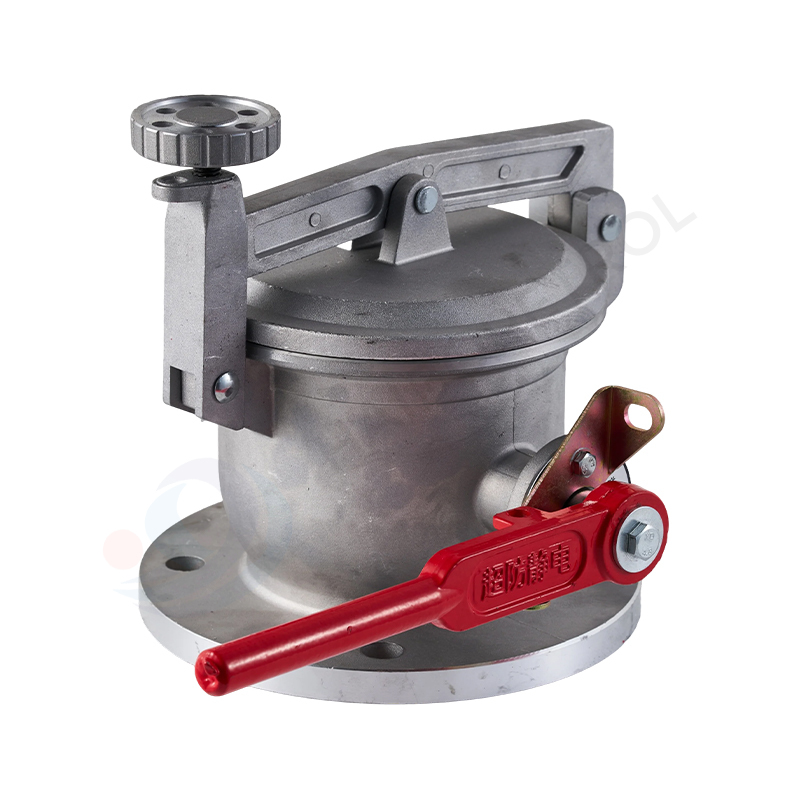

Las escotillas de calibre —también conocidas como escotillas de calibre de tanque, escotillas de medición o escotillas de calibre giratorio— son componentes operativos y de seguridad críticos que se utilizan en camiones cisterna, camiones cisterna, tanques de almacenamiento y sistemas de tanques ISO. Proporcionan acceso controlado para la medición manual del nivel de líquido, el muestreo y la inspección interna, al tiempo que garantizan un sellado hermético al vapor y al líquido durante el transporte y el almacenamiento, evitando eficazmente fugas y emisiones ambientales.

Las escotillas de calibre de alta calidad están diseñadas y fabricadas de acuerdo con ADR, EN, ISO, API y los estándares chinos GB/JB pertinentes, lo que las hace adecuadas para aplicaciones internacionales de transporte y almacenamiento de combustibles, productos químicos y líquidos seleccionados de calidad alimentaria.

Funciones principales en sistemas de tanques

Dentro de los sistemas de camiones cisterna y tanques de almacenamiento, las trampillas de medición realizan varias funciones esenciales:

Medición manual del nivel de líquido mediante varillas medidoras o herramientas de medición

Muestreo e inspección visual del contenido del tanque

Acceso seguro para limpieza, mantenimiento e inspección

Sellado y control de vapor durante el transporte y almacenamiento

Las trampillas de medición diseñadas adecuadamente reducen significativamente las emisiones de COV y ayudan a garantizar el cumplimiento de las regulaciones ambientales y de seguridad ADR, IMDG, EN e ISO.

Principales tipos de diseño y características técnicas
1. Diseño de escotilla de calibre giratorio

Las trampillas de calibre giratorio funcionan mediante un mecanismo de apertura rotacional, lo que permite un funcionamiento suave y controlado incluso bajo una ligera presión interna:

Mecanismo giratorio de alta resistencia para un rendimiento confiable

Sistema de bloqueo positivo para evitar una apertura accidental durante el transporte

Mango o rueda de operación ergonómica

Provisión opcional de cerradura de seguridad o cable de sellado para cumplir con los requisitos reglamentarios

2. Sistema de sellado de alto rendimiento

El sistema de sellado es el núcleo de la seguridad de las escotillas de medición y el control de emisiones:

Juntas EPDM, NBR o FKM (Viton®), seleccionadas según compatibilidad de medios

La compresión circunferencial uniforme garantiza un sellado hermético al vapor y a los líquidos a largo plazo

Reduce eficazmente la pérdida de vapor y la evaporación del producto

Diseño de junta reemplazable para un fácil mantenimiento y un bajo costo de ciclo de vida

3. Materiales robustos y diseño estructural

Las trampillas de calibre están disponibles en varios materiales para adaptarse a diferentes entornos operativos:

Acero al carbono con revestimiento anticorrosión para aplicaciones de combustible estándar

Acero inoxidable 304 / 316 / 316L para medios corrosivos o requisitos higiénicos

Aleación de aluminio para diseños de camiones cisterna ligeros

Todos los diseños están diseñados para soportar exposición al aire libre, operación frecuente, vibración y condiciones de servicio a largo plazo.

4. Seguridad y cumplimiento normativo

Para cumplir con las regulaciones internacionales de transporte y almacenamiento, las escotillas de ancho generalmente incorporan:

Bloqueo y sellado seguros en condiciones de transporte

Compatibilidad con sistemas de recuperación de vapor y control de emisiones

Características de drenaje y antiderrames para evitar la acumulación de líquido en la tapa de la escotilla

Especificaciones típicas y estándares aplicables

Las escotillas de calibre están disponibles en múltiples configuraciones para adaptarse a diferentes diseños de tanques:

Diámetros comunes: Ø300 mm, Ø400 mm o tamaños personalizados

Método de montaje: Instalación con brida según estándares EN 1092-1, API o GB

Condiciones de diseño: Operación segura en condiciones de baja presión y vacío

Opciones de material: Acero al carbono / acero inoxidable / aleación de aluminio

Los estándares a los que se hace referencia comúnmente incluyen:

ADR — Acuerdo europeo sobre el transporte internacional de mercancías peligrosas por carretera

EN / ISO — Normas europeas e internacionales para accesorios de cisternas

API — Recomendaciones de diseño del Instituto Americano del Petróleo

GB / JB — Estándares chinos para accesorios de tanques

Aplicaciones típicas

Camiones cisterna y camiones cisterna para productos químicos

Tanques fijos de almacenamiento de combustibles y productos químicos

Contenedores cisterna ISO y sistemas de transporte de líquidos a granel

Depósitos de combustible, terminales y puertos de medición de buques cisterna marítimos

Puntos de muestreo e inspección en instalaciones petroquímicas

Ventajas clave de las escotillas de calibre de alta calidad

Medición y muestreo manual seguro y estandarizado

Excelente rendimiento hermético al vapor para minimizar emisiones y fugas

Construcción robusta adecuada para operación frecuente

Cumplimiento de la normativa internacional de transporte y medio ambiente

Fácil mantenimiento con componentes de sellado reemplazables

Integración perfecta con modernos sistemas de recuperación de vapor

Como resultado, las escotillas de calibre de alta calidad se han convertido en componentes estándar para fabricantes de camiones cisterna, talleres de conversión, terminales de almacenamiento y usuarios finales de todo el mundo.
