Componentes y accesorios para dispensadores de combustible

Los sistemas de dispensación de combustible constan de múltiples componentes críticos. Más allá de la boquilla de combustible, accesorios como juntas giratorias, acoplamientos de manguera, accesorios de tubería, acopladores breakaway, indicadores de flujo y conjuntos de manguera desempeñan un papel vital en la seguridad, conveniencia operativa y estabilidad del sistema. Esta guía proporciona una comparación y clasificación sistemática de estos componentes según su estructura, función, escenarios de aplicación, desempeño de materiales y características operativas, ayudando a los usuarios a entender las diferencias y tomar decisiones informadas.

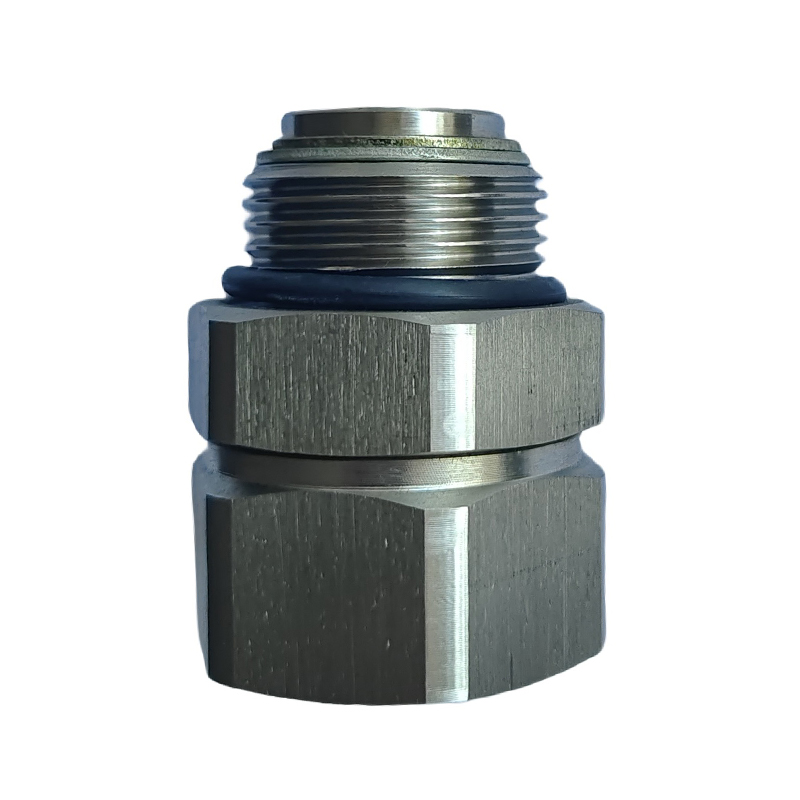

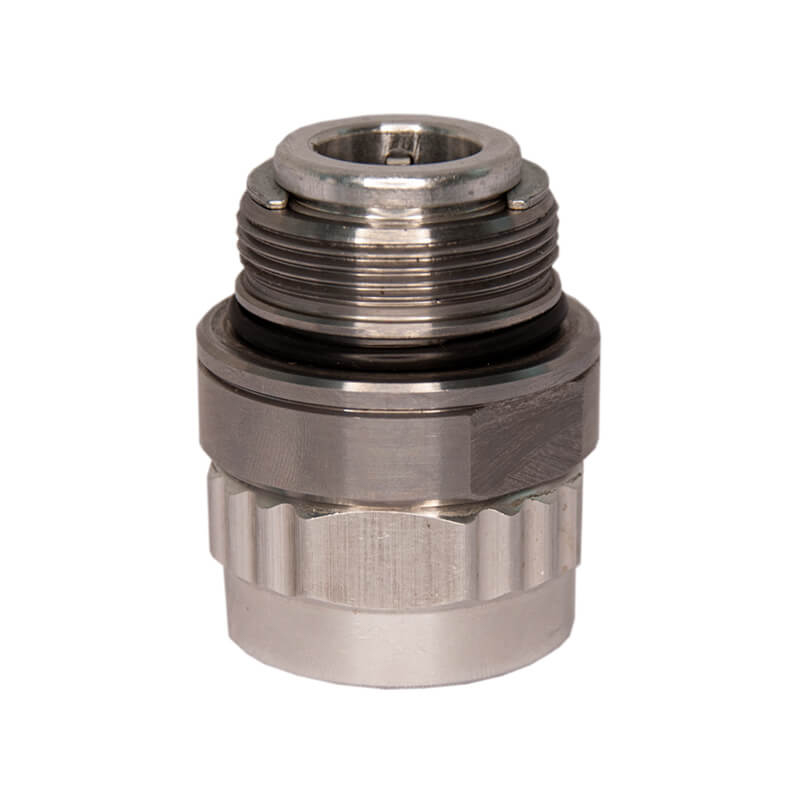

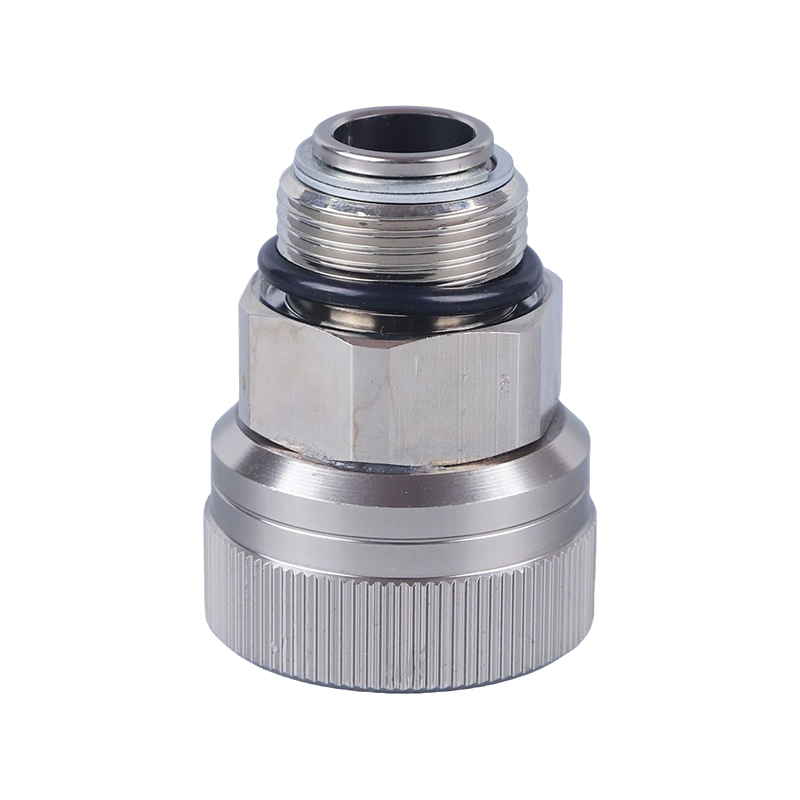

1. Juntas Giratorias (Swivel Joints)

Conectan la boquilla de combustible a mangueras, bombas o tanques, permitiendo que la manguera gire libremente durante el repostaje para prevenir torsión, desgaste y tensión.

Tipos y características:

Uniplanar: Rotación en un solo plano, adecuada para conexiones estándar de manguera de dispensador.

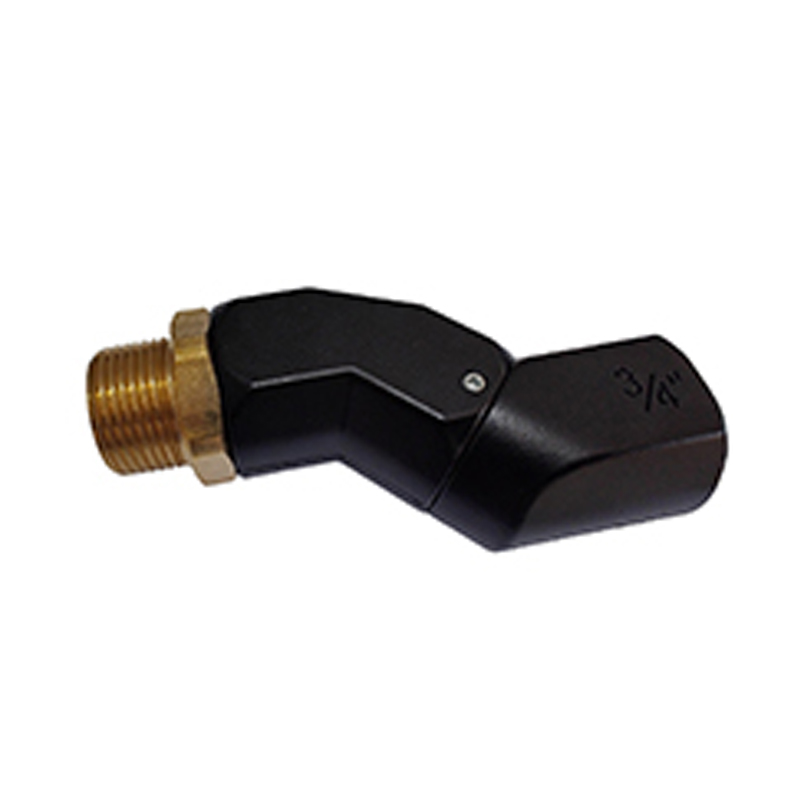

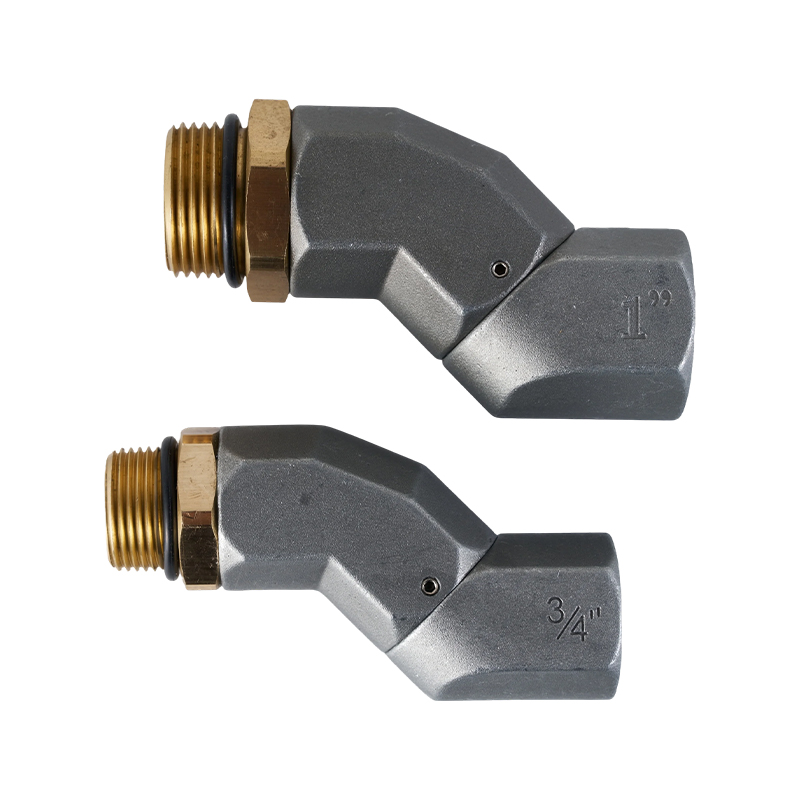

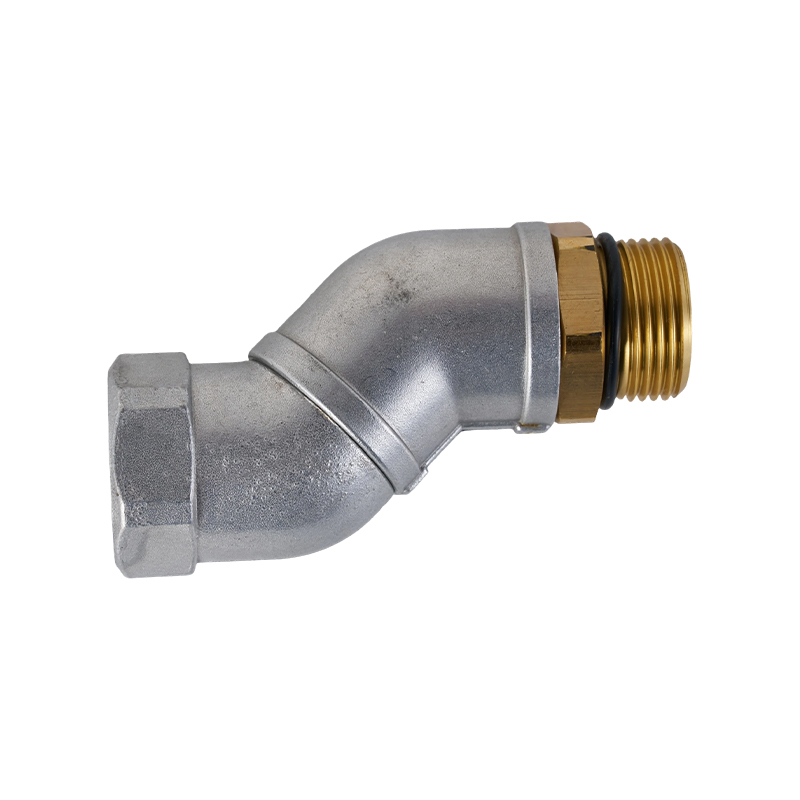

Dúo plano: Rotación en dos planos, ideal para espacios confinados o mangueras extensibles, reduciendo el desgaste.

Ventajas clave:

Soporte de flujo de combustible de alta presión y alto caudal
Rotación flexible que reduce resistencia operativa
Materiales: aleación de aluminio, acero inoxidable o plásticos de ingeniería de alta resistencia
Durabilidad en uso continuo y entornos adversos

Aplicaciones típicas:

Conexiones de manguera de dispensador
Repostaje de camiones cisterna
Sistemas industriales o marítimos de transferencia de combustible

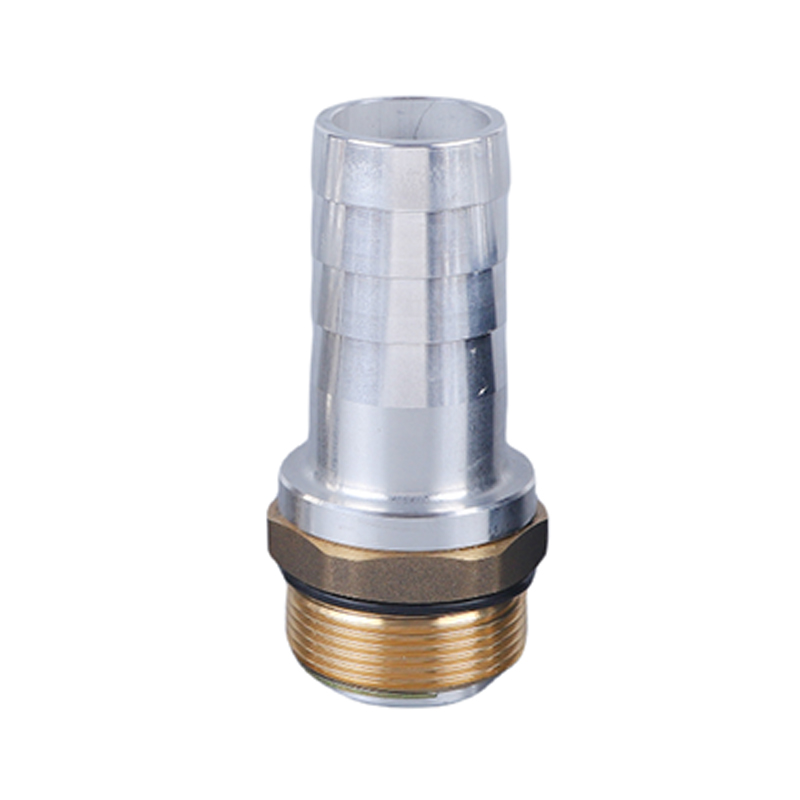

2. Acoplamientos de Manguera (Hose Couplings)

Conectan mangueras a tuberías o accesorios, asegurando sellado confiable y montaje/desmontaje rápido.

Tipos:

Rotativos: Para extremos de manguera que requieren giro, reduciendo resistencia y desgaste.
No rotativos: Para conexiones fijas o acopladas a breakaway, garantizando seguridad.

Personalización: Compatible con diámetros internos y externos de la manguera para un sellado óptimo.

Aplicaciones típicas:

Conexión manguera-boquilla
Salida de bomba a manguera
Sistemas móviles de repostaje
3. Accesorios de Tubería (Pipe Fittings)

Esenciales para conectar mangueras o tuberías, garantizando flujo seguro entre equipos.

Características clave:

Codos, tees, bridas y otras configuraciones
Material metálico de alta resistencia, anticorrosión y resistente al desgaste
Adecuados para diferentes presiones y caudales
Compatibles con interfaces estándar de manguera

Aplicaciones típicas:

Conexiones entre tanques, bombas y sistemas de manguera
Modificaciones o extensiones de tuberías
Sistemas de repostaje de alta presión o alto caudal

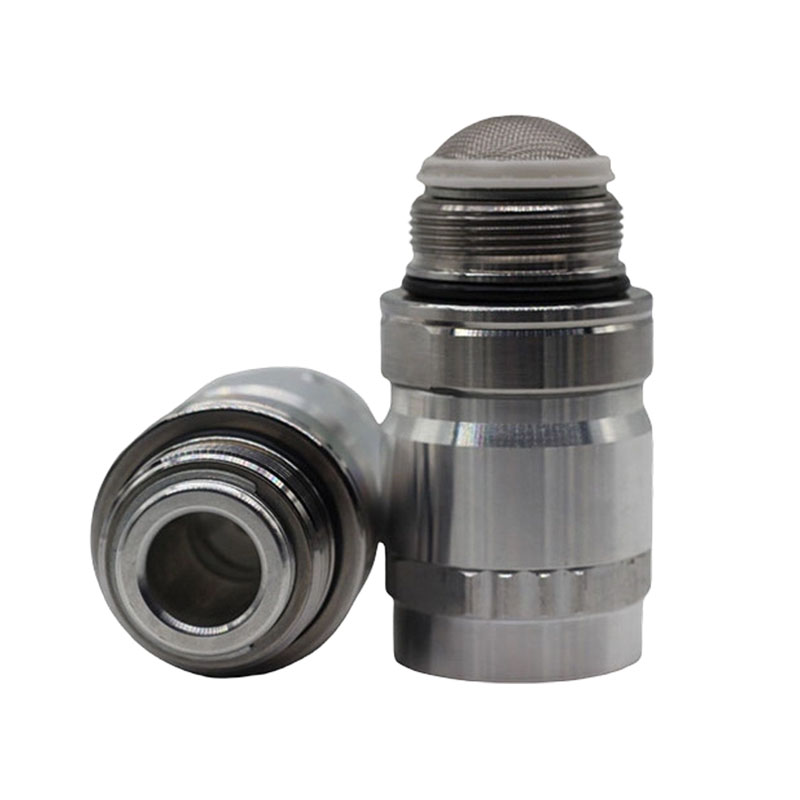

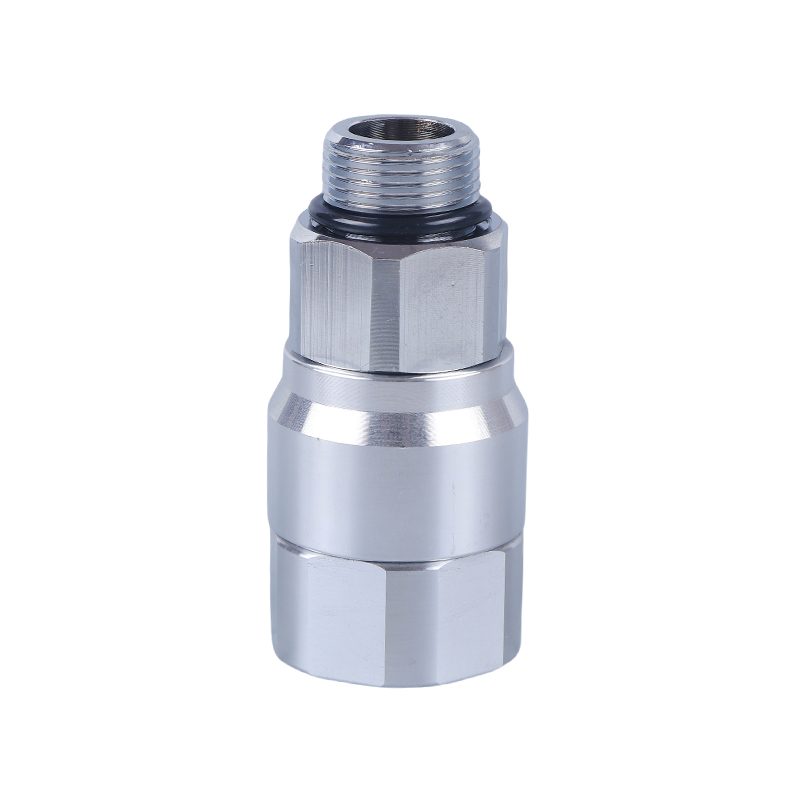

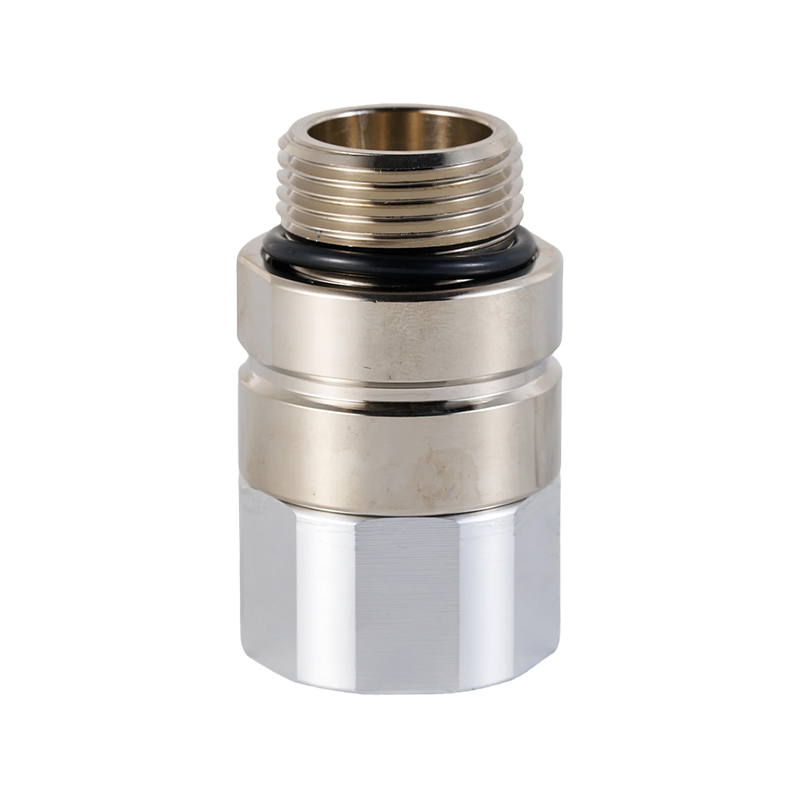

4. Acopladores Breakaway

Previenen derrames si una manguera se desconecta accidentalmente, garantizando seguridad operativa.

Tipos:

De un solo uso: No reseteable tras activación; adecuado para estaciones públicas.
Reutilizable: Reseteable por personal capacitado hasta fallo del hardware, ideal para sistemas mantenibles.

Ventajas clave:

Separación rápida con cierre automático de flujo
Estructura de resorte y sellado incorporada para prevenir fugas
Diseñados para alta presión y resistencia a la corrosión

Aplicaciones típicas:

Protección de mangueras de dispensador
Salidas de combustible de camiones cisterna
Sistemas de repostaje temporales o móviles
5. Indicadores de Flujo (Flow Indicators)

Monitorean el flujo de combustible, permitiendo detectar obstrucciones, burbujas o flujos anormales en tiempo real.

Tipos:

Superior: Instalado en la salida superior del dispensador, adecuado para configuraciones de manguera superior.
Medio: Instalado en salidas intermedias, ideal para configuraciones de manguera corta o media.

Ventajas clave:

Ventana o tubo transparente para fácil observación
Materiales resistentes a alta presión y corrosión
Instalación rápida en mangueras o tuberías
Mejora la visibilidad y seguridad operativa

Aplicaciones típicas:

Mangueras de dispensador o salida de bombas
Sistemas industriales de transferencia de combustible
Estaciones temporales o móviles
6. Conjuntos de Manguera (Hose Assemblies)

Incluyen el cuerpo de la manguera, acoplamientos, juntas giratorias y cubiertas protectoras, formando un camino completo de transferencia de combustible.

Tipos:

Corta: Para salidas superiores del dispensador, permite retracción fácil y diseño compacto.
Instalación entre el conector de salida de combustible superior y el acoplador breakaway
Permite extensión flexible y separación optimizada de la válvula breakaway
Larga: Conectada al lado opuesto del breakaway, generalmente extendida por el operador.
Un extremo con acople giratorio de latón para boquilla
Otro extremo con acople fijo conectado al breakaway

Ventajas clave:

Longitud, diámetro y presión personalizables
Resistente a aceite, corrosión y alta presión
Garantiza transferencia de combustible segura y completa

Aplicaciones típicas:

Mangueras estándar de dispensador
Repostaje de camiones cisterna móviles
Sistemas industriales o de fluidos especiales
7. Guía de Selección

Al seleccionar componentes, considere:

Tipo de combustible (gasolina, diésel o líquidos especiales)
Presión y caudal de operación
Necesidad de juntas giratorias, acoplamientos rápidos o breakaway
Resistencia a la corrosión y temperatura ambiental
Configuración de mangueras (superior o media)
Cumplimiento de normas y regulaciones

La selección correcta asegura seguridad del sistema, prolonga la vida útil del equipo y reduce costos de mantenimiento.

8. Conclusión

El funcionamiento confiable de un sistema de dispensación depende del desempeño de cada componente crítico. Comprender las funciones, clasificaciones y diferencias de juntas giratorias, acoplamientos de manguera, accesorios de tubería, breakaways, indicadores de flujo y conjuntos de manguera permite seleccionar la combinación más adecuada para lograr transferencia de combustible eficiente, segura y ambientalmente responsable.
