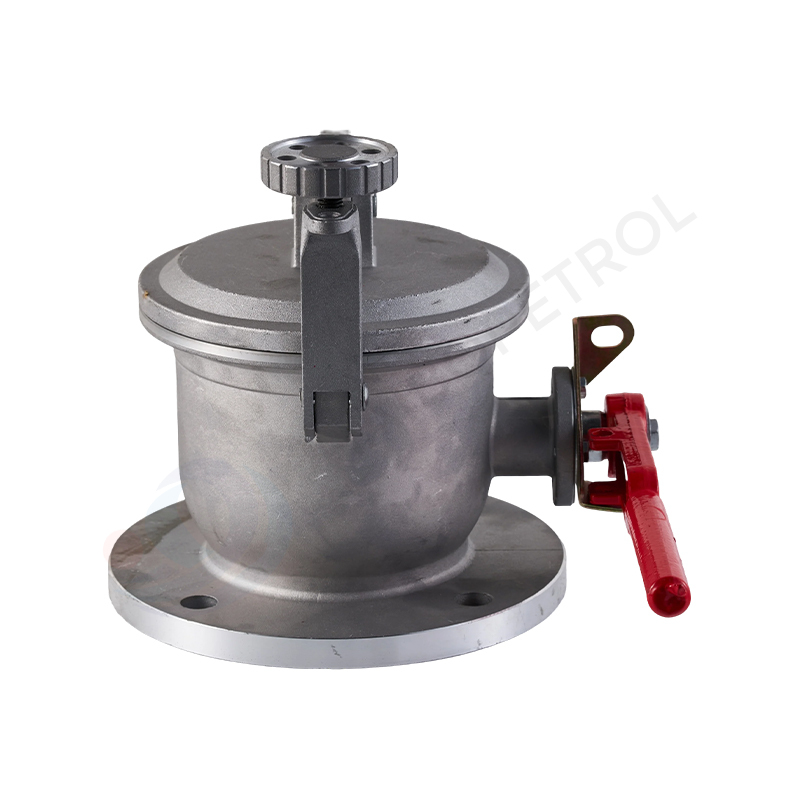

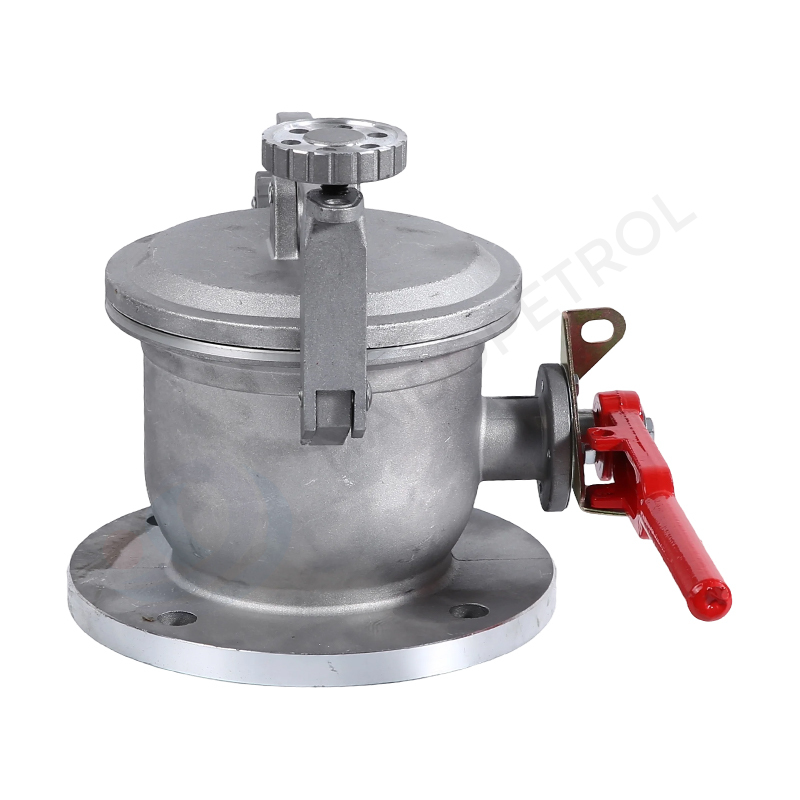

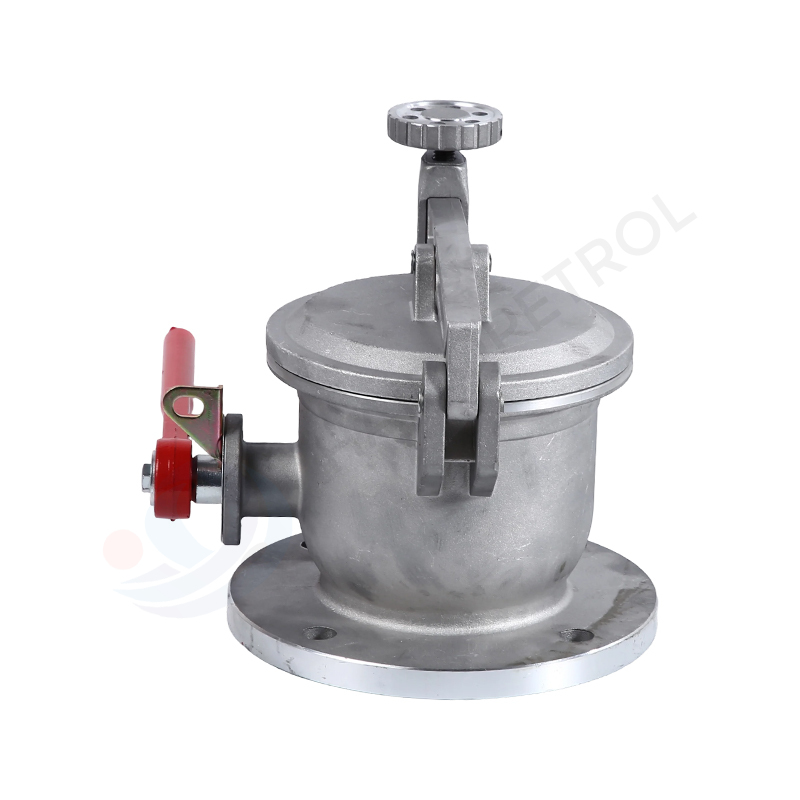

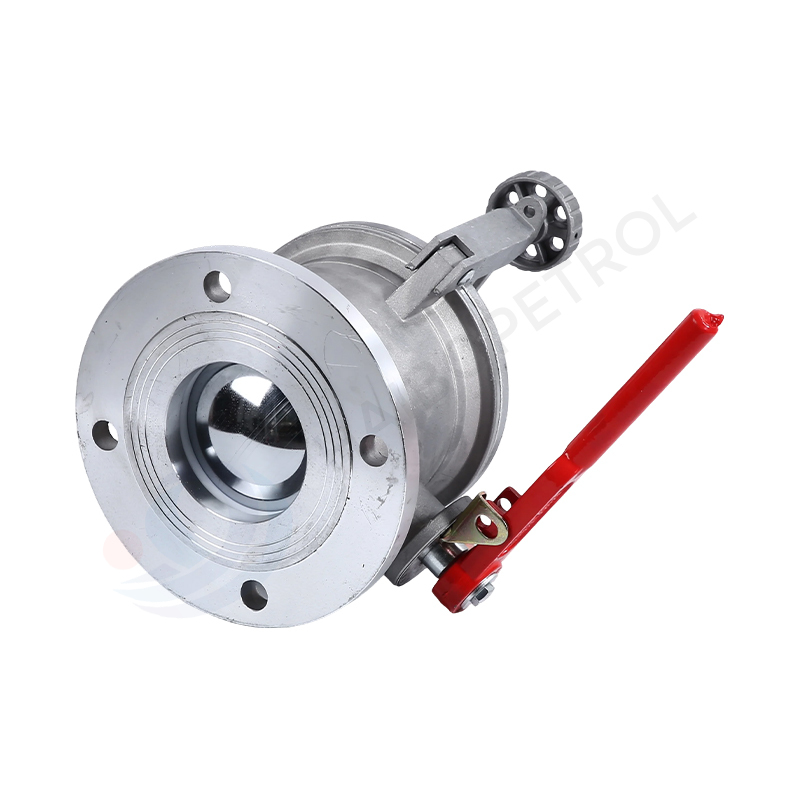

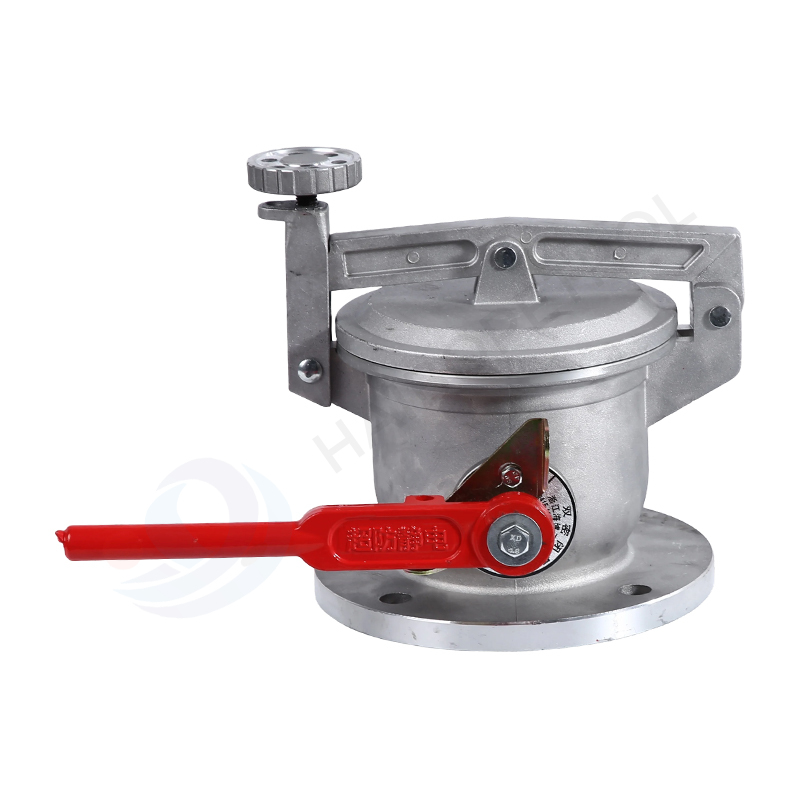

Orificio de medición de aluminio de alta precisión con válvula de bola incorporada

Orificio de medición de aluminio de alta precisión con válvula de bola incorporada – accesorio de monitoreo y muestreo del nivel del tanque

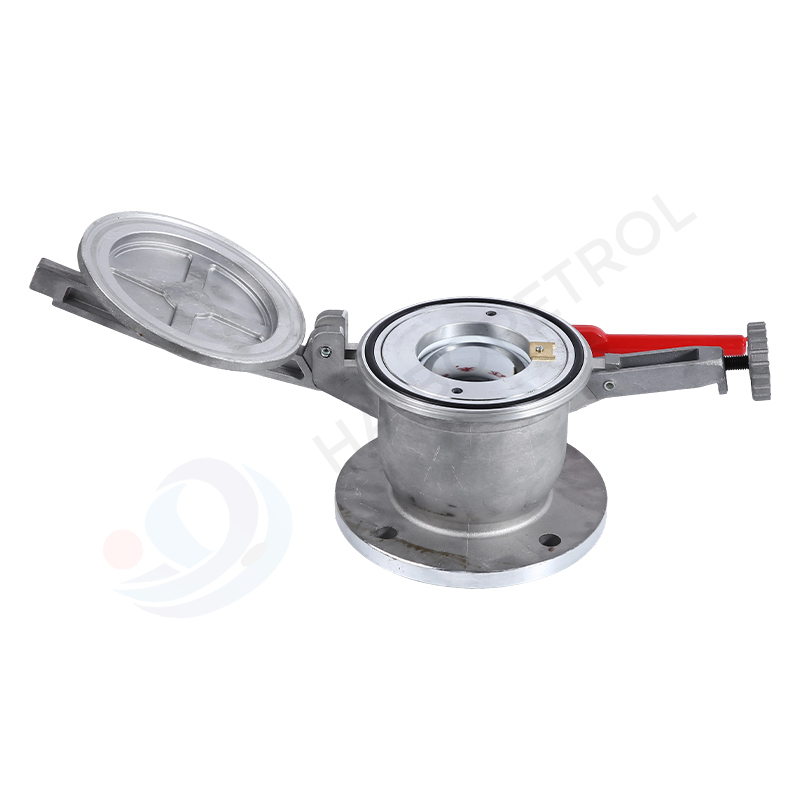

Los orificios de medición de la serie HBMHBV están fabricados con aleación de aluminio de alta resistencia, diseñados específicamente para monitorear los niveles de líquido y recolectar muestras de los tanques de almacenamiento. Estos orificios de medición, que normalmente se montan en la parte superior del tanque, cerca de plataformas de escalera, proporcionan lecturas precisas del nivel de aceite, permiten realizar pruebas de muestras y respaldan el análisis de laboratorio o de campo. Cada unidad viene con una cubierta bloqueable y pernos seguros. Para evitar chispas durante el cierre cuando la cubierta entra en contacto con superficies metálicas, la ranura de sellado está incrustada con caucho resistente al aceite o metales blandos como cobre o aluminio, lo que garantiza seguridad y confiabilidad durante el funcionamiento.

Una característica clave de la serie HBMHBV es su válvula de bola integrada. Este diseño innovador evita la expulsión repentina de vapores del tanque cuando se abre la tapa del orificio de medición. Al girar gradualmente la manija de la válvula de bola, los operadores pueden liberar vapores de manera controlada, logrando protección de doble sello y mayor seguridad. Esto hace que el sistema sea adecuado para tanques de almacenamiento subterráneos o sobre el suelo en gasolineras, depósitos y otras instalaciones de almacenamiento de combustible.

La serie está diseñada para funcionar de manera confiable en temperaturas de -20°C a 50°C y soportar presiones de trabajo de 0,3 a 1,0 Mpa. La bola está disponible en acero inoxidable o acero estándar, mientras que los componentes de sellado están hechos de teflón y Buna-N, lo que proporciona resistencia a la corrosión y durabilidad a largo plazo. Los estándares de bridas se pueden personalizar según los requisitos del cliente, soportando diámetros de tubería de DN80, DN100 y DN150 (aproximadamente de 3 a 6 pulgadas) para cumplir con diversas configuraciones de tanques.

A nivel mundial, este producto se conoce con varios nombres. En América del Norte, a menudo se lo denomina “puerto de medición de válvula de bola en la parte superior del tanque”, en Europa como “indicador de nivel de aluminio con válvula de bola incorporada” y en Asia o Medio Oriente como “puerto de medición de nivel de tanque de aceite” o “puerto de muestreo con válvula de bola”, lo que lo hace fácilmente identificable para usuarios internacionales.

Las opciones de pedido incluyen HBMHBV-80-160-B (brida de 80 mm, espaciado de orificios para pernos de 160 mm, cubierta atornillada), HBMHBV-100-180-B (brida de 100 mm, espaciado de pernos de 180 mm) y HBMHBV-150-240-B (brida de 150 mm, espaciado de 240 mm), lo que garantiza flexibilidad para adaptarse a diferentes sistemas de tanques.

Con su estructura compacta, resistencia a la corrosión, operación segura y facilidad de instalación, los orificios de medición de la serie HBMHBV proporcionan una solución confiable para el monitoreo del nivel del tanque y la recolección de muestras, lo que los convierte en un componente esencial para las estaciones de combustible, depósitos y sistemas de almacenamiento de transporte modernos.
