Válvula de retención diferencial accionada por aire para sistemas de medidores de flujo de desplazamiento positivo

Hogar / Productos / Todo tipo de medidores de flujo y piezas / Medidores de flujo de desplazamiento positivo / Válvula de retención diferencial accionada por aire para sistemas de medidores de flujo de desplazamiento positivo

Válvula de retención diferencial accionada por aire para sistemas de medidores de flujo de desplazamiento positivo

Válvula de retención diferencial accionada por aire para sistemas de medidores de flujo de desplazamiento positivo

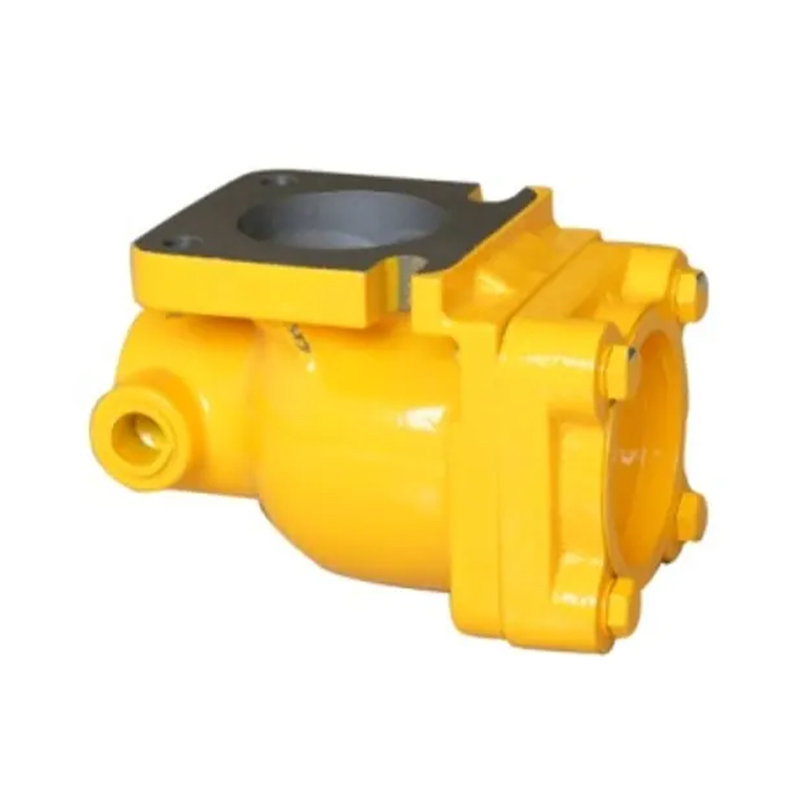

La medición precisa de líquidos requiere más que un medidor de flujo confiable —requiere control sobre la intrusión de aire y vapor. Las válvulas de retención diferencial accionadas por aire de la serie K-XX están diseñadas específicamente para evitar que el fluido fluya siempre que haya aire o vapor, lo que garantiza una medición precisa y protege los procesos posteriores.

Estas válvulas normalmente son unidades cerradas accionadas por resorte instaladas a la salida de un medidor de desplazamiento positivo. Cuando la presión del fluido entrante excede la resistencia combinada del resorte y la contrapresión, la válvula se abre para permitir el flujo de líquido. Por el contrario, si la contrapresión más la fuerza del resorte es mayor que la presión del fluido, la válvula permanece cerrada. Esta operación automática garantiza que solo se mida el líquido, evitando errores causados por aire o vapor atrapados —especialmente críticos durante pruebas de compartimentos divididos en camiones cisterna o aplicaciones de transferencia a granel.

A nivel mundial, este tipo de válvula es reconocida con varios nombres. En América del Norte y Europa, a menudo se le llama válvula de retención diferencial o verificación de medidor accionado por aire. En Oriente Medio y África, los ingenieros se refieren con frecuencia a ella como válvula de bloqueo de flujo. En el sudeste asiático y América Latina, a veces se la describe como una válvula de protección de aire de salida del medidor. Independientemente del término, la función sigue siendo la misma: medición precisa y confiable de líquidos sin interferencias de aire o vapor.

La instalación es sencilla pero requiere una cuidadosa atención a la orientación y al alivio de la presión. La válvula cuenta con un indicador de dirección de flujo y su salida suele estar equipada con una conexión NPT de 3” para integrarse perfectamente con el sistema de medición. Cuando se combina con un eliminador de aire y vapor, la serie K-XX garantiza que el sistema esté libre de intrusión de aire mientras mantiene un flujo de líquido continuo.

Disponible en construcción de aluminio con bridas cuadradas, la Serie K-XX cubre múltiples rangos de flujo para adaptarse a diferentes tamaños de medidores: por ejemplo, el K-50-AL admite hasta 550 LPM para medidores M-40 (1.5”) y M-50 (2”), mientras que el K-80-AL admite hasta 1150 LPM para los metros M-80 (3”) y M-100 (4”). Su diseño robusto se adapta a aplicaciones industriales de alto uso, incluidas terminales de combustible, depósitos de petróleo a granel, plantas químicas y sistemas de distribución de GLP o solventes.

En resumen, las válvulas de retención diferencial accionadas por aire de la serie K-XX no son solo componentes auxiliares —son esenciales para mantener la precisión de la medición, prevenir errores relacionados con el aire y salvaguardar el rendimiento del medidor de desplazamiento positivo. Para los operadores que buscan confiabilidad, precisión y riesgo operativo reducido, esta serie proporciona una solución probada que se integra perfectamente en los sistemas de medición modernos en todo el mundo.

  • Especificación
  • Contáctenos

Información general

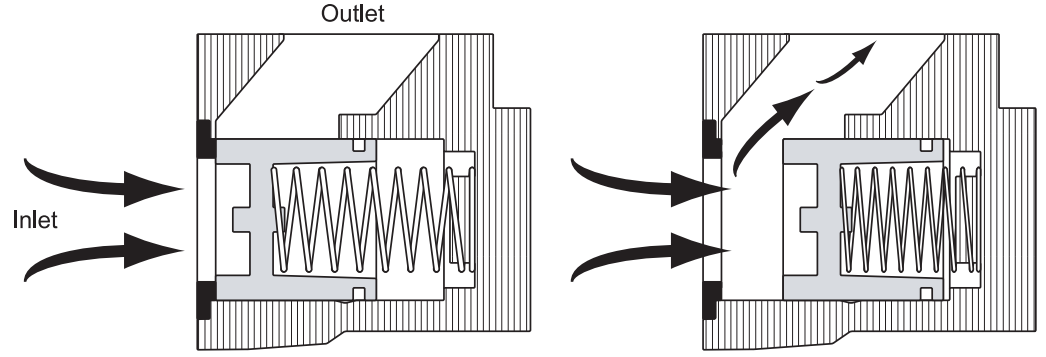

Las válvulas de verificación diferenciadas/activadas por aire están diseñadas para evitar el flujo siempre que haya aire o vapor presente, asegurando así una medición precisa. Las válvulas de retención normalmente son válvulas cerradas accionadas por resorte instaladas en la salida del medidor. Cuando el fluido ingresa a la válvula desde el lado de entrada y la presión es mayor que la contrapresión combinada con la fuerza del resorte, el resorte se comprimirá, abriendo la válvula y permitiendo que el fluido pase a través de ella (como se muestra en la figura a continuación). Cuando la contrapresión más la fuerza del resorte es mayor que la presión del fluido que ingresa al medidor, la válvula permanecerá cerrada. Estos medidores se utilizan junto con el eliminador de aire/vapor para evitar que se mida el aire/vapor. Esto es importante cuando se realizan pruebas en compartimentos divididos.

Nuevas Instalaciones
Cuando se solicita con un nuevo sistema de medición, la válvula de retención se suministra montada en el sistema de medición como se muestra en el ejemplo de la izquierda. Se debe conectar una línea a la brida en el lado de salida de la válvula de retención. Esta conexión de brida es 3” NPT. Finalmente, instale una línea de ventilación desde un puerto de la válvula de retención hasta el eliminador de aire. Tape el otro lado de la válvula de retención

Instalaciones
Dependiendo de la configuración existente, agregar una válvula de retención puede requerir una modificación de la tubería de salida. Una vez que se alivia la presión interna del sistema, la línea de salida se puede desconectar del lado de salida del medidor. En el ejemplo de la derecha, la línea de salida estaría conectada a la válvula. Luego, el conjunto de la válvula de retención se puede conectar al lado de salida de la válvula de pistón preestablecida. Utilice los cuatro pernos y arandelas para sujetar el conjunto de la válvula de retención a la válvula de pistón actual. La válvula de retención tiene una flecha que muestra la dirección del flujo. Asegúrese de que la válvula esté orientada correctamente. Apriete los pernos siguiendo un patrón cruzado. Una vez que la válvula de retención esté segura, la línea de salida se puede volver a conectar al lado de salida de la válvula de retención. El ajuste de salida es 3” NPT

Especificaciones del pedido:

Artículo No. Tipo de brida Material Max. Caudal para ser utilizado como medidor
K-50-AL Plaza Aluminio 550 LPM para medidor M-40 (1.5”) y M-50(2”)
K-80-AL Plaza Aluminio 1150 LPM para medidor M-80 (3”) y M-100 (4”)

¡Advertencia!
Antes de desmontar cualquier medidor o componente accesorio, SE DEBEN ALIVIAR TODAS LAS PRESIONES INTERNAS. La presión debe ser de 0 (cero) psi. Cierre todas las líneas de líquido y vapor entre el medidor y la fuente de presión de líquido o gas (como el tanque de suministro, las líneas de descarga y las líneas de suministro).
