Brida redonda del lado del tanque para instalación de válvula inferior
En los sistemas de fabricación de camiones cisterna y transporte de líquidos, la conexión entre el cuerpo del tanque y la válvula inferior es una de las interfaces estructurales más críticas. Este punto de conexión debe mantener un rendimiento de sellado estable y resistencia mecánica bajo vibraciones a largo plazo, expansión y contracción térmica, carga y descarga frecuentes y condiciones operativas exigentes.

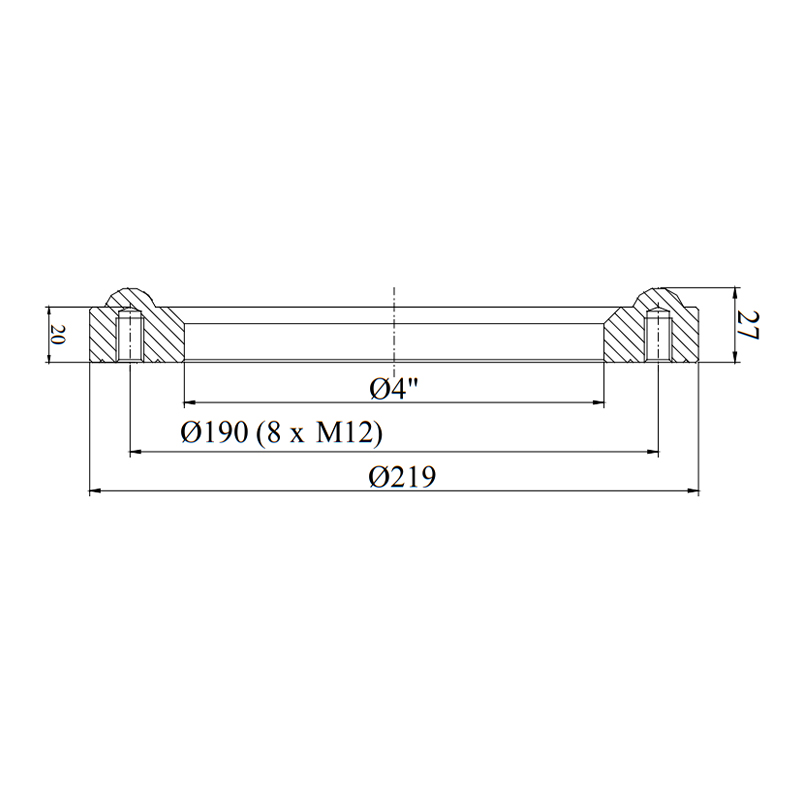

La brida lateral del tanque redonda para servicio pesado de la serie HBBVTSFL-XXXR está desarrollada específicamente para la instalación de válvulas inferiores en camiones cisterna. Soldado directamente a la salida del fondo del tanque, proporciona una base de montaje sólida y alineada con precisión para válvulas de fondo que cumplen con los estándares EN13308 o TTMA.
A diferencia de las bridas livianas comunes, esta serie está diseñada para usarse durante la etapa de fabricación del vehículo como un componente estructural soldado. Su perfil redondo engrosado mejora significativamente la rigidez general y distribuye la tensión mecánica de manera más uniforme alrededor de la salida del tanque. Una vez soldada, la brida se convierte en una parte integral de la estructura del tanque, lo que ayuda a la válvula inferior a mantener una alineación coaxial precisa y una compresión uniforme de la junta, reduciendo efectivamente el riesgo de fugas causadas por desviaciones de la instalación o operación a largo plazo.
En diferentes países y regiones, este tipo de brida del lado del tanque puede denominarse con varios nombres, aunque la función sigue siendo la misma. Los nombres comunes incluyen brida de montaje de la válvula inferior del tanque, brida de soldadura del lado del tanque, brida de conexión de la válvula de descarga inferior, brida redonda de salida inferior del tanque, base de montaje de la válvula inferior, placa de conexión de la válvula inferior y el término estándar de la industria Brida de montaje de la válvula inferior del tanque. A pesar de las diferencias en la terminología, el objetivo principal es siempre proporcionar una interfaz de conexión confiable, estable y hermética para las válvulas de fondo de los buques cisterna.
La serie HBBVTSFL-XXXR se utiliza ampliamente en camiones cisterna de transporte de combustible, camiones cisterna de líquidos químicos, vehículos de transporte de materiales peligrosos y equipos industriales de almacenamiento y transferencia de líquidos. Su diseño dimensional estandarizado lo hace especialmente adecuado para proyectos de camiones cisterna con orientación internacional y fabricación de vehículos a gran escala.
En términos de selección de materiales, esta serie se puede fabricar en acero al carbono, acero inoxidable o aleación de aluminio para adaptarse a diferentes entornos operativos, requisitos de resistencia a la corrosión y necesidades de control del peso del vehículo.
Es importante tener en cuenta que cuando el cuerpo de la brida se produce en aleación de aluminio, cada orificio del perno está equipado con un manguito roscado reforzado. Este diseño mejora significativamente la resistencia de la rosca y evita eficazmente daños en la rosca en condiciones frecuentes de montaje, desmontaje o fijación de alto par, lo que garantiza la confiabilidad de la conexión a largo plazo y la seguridad operativa.
Gracias al mecanizado de precisión, las superficies de sellado y el posicionamiento de los orificios de los pernos de esta serie cumplen con altos estándares de precisión, lo que facilita la instalación eficiente de la válvula inferior y al mismo tiempo mantiene un rendimiento de sellado constante durante el servicio a largo plazo.
La serie es compatible con tamaños comunes de válvulas de fondo de camiones cisterna de 3, 4 y 6 pulgadas, lo que respalda la estandarización estructural y la intercambiabilidad entre diferentes modelos de vehículos.
En el transporte de líquidos peligrosos, cada componente de conexión es más que un simple accesorio—es una parte esencial del sistema de seguridad general del vehículo. Seleccionar una brida del lado del tanque de servicio pesado diseñada adecuadamente no solo mejora la eficiencia del ensamblaje sino que también ayuda a reducir los costos de mantenimiento y los riesgos de seguridad durante la vida útil del vehículo.
Para tamaños adicionales, opciones de materiales o soluciones personalizadas, no dude en contactarnos. Podemos proporcionar soporte técnico y configuraciones personalizadas basadas en diferentes estándares nacionales y requisitos del proyecto.
