Válvula inferior neumática de alto flujo con bridas redondas dobles para camiones con tanque de combustible
La HBFV-B-4 es una válvula inferior neumática cuidadosamente diseñada para un manejo seguro y eficiente del combustible en camiones cisterna. Instalada directamente en la base del tanque, la válvula cuenta con una ranura de corte que protege la integridad del tanque durante impactos accidentales. Cuando se somete a fuerzas extremas, la sección exterior del cuerpo de la válvula se fractura a lo largo de la ranura, lo que mantiene el sellado general del tanque y evita fugas de combustible. Este diseño centrado en la seguridad garantiza que las operaciones de descarga de combustible sigan siendo seguras y confiables en condiciones exigentes.

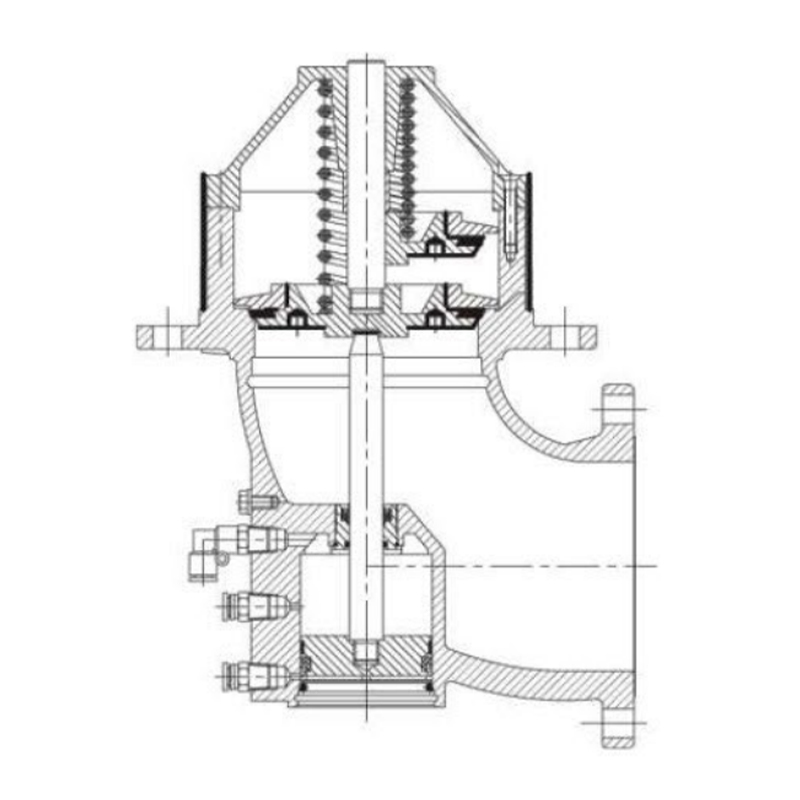

Construida con aluminio fundido a presión de alta resistencia, la válvula combina durabilidad con rendimiento liviano, lo que la hace más fácil de manejar durante la instalación y el mantenimiento. Su diseño de asiento de alta sustentación garantiza caudales máximos y admite la carga y descarga rápida de gasolina, diésel y otros combustibles ligeros. Los componentes internos de acero inoxidable resisten la corrosión y los sellos Viton brindan una excelente compatibilidad química, lo que extiende la vida útil incluso en entornos operativos hostiles. El émbolo autocentrante de la válvula y el resorte de compresión de alta resistencia garantizan un cierre constante, mientras que los adaptadores mecánicos opcionales de varilla de empuje o perno de ojo permiten flexibilidad en la ventilación o el funcionamiento superior.
A nivel mundial, este tipo de válvula es reconocida con diversos nombres, lo que refleja la terminología regional y las prácticas industriales. Algunas alternativas comunes incluyen válvula inferior para camión con tanque de combustible, válvula de cierre de emergencia, válvula neumática de doble brida, válvula debajo de la carrocería del tanque de gasolina, válvula neumática en la base del tanque, válvula de carga para camión de alto flujo y válvula de corte de seguridad para camiones cisterna. A pesar de las diferencias en la denominación, la funcionalidad principal sigue siendo universal: transferencia de combustible segura y de alta capacidad teniendo en cuenta la seguridad y la protección del medio ambiente.
Características clave:
Capacidad de alto flujo para operaciones eficientes de combustible
Compatible con conexiones de sumidero TTMA estándar de 4 pulgadas
Cumple con las normas DOT 49 CFR 178.345-8, DOT 406, EN 13308:2002 y TTMA RP84-92 y RP86-92
Cuerpo de aluminio fundido a presión para mayor resistencia y ligereza
Sellos Viton y componentes internos de acero inoxidable para resistencia química y longevidad
Funcionamiento suave mediante leva de latón con funda de cojinete
Sellado de árbol de levas con doble junta tórica para mejorar la prevención de fugas y la simplicidad del mantenimiento
Varilla de empuje mecánica opcional o perno de ojo para un control versátil
Especificaciones técnicas:

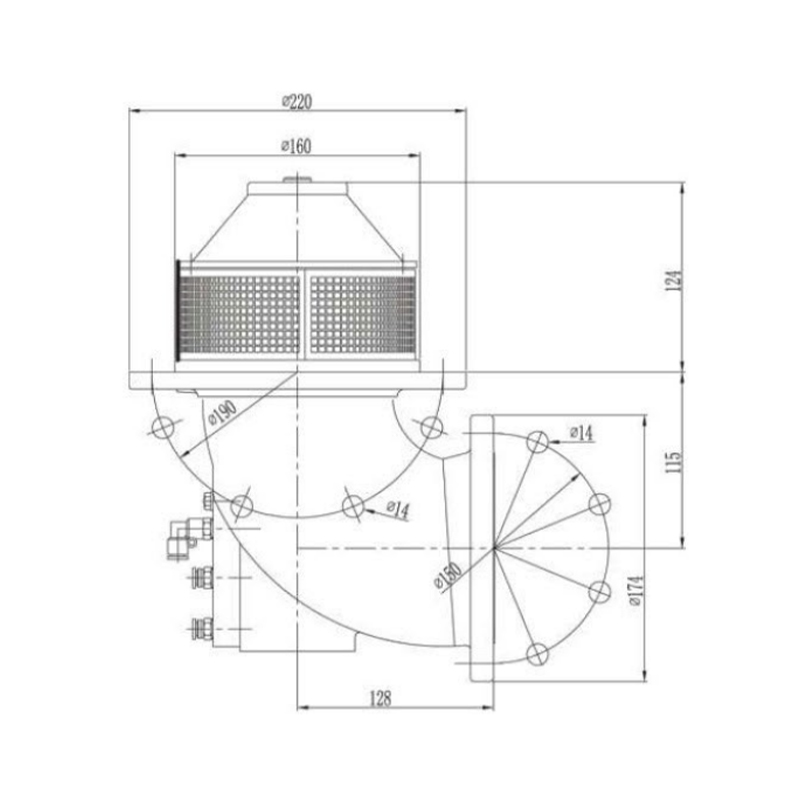

Tamaño nominal: 4 pulgadas
Presión de trabajo: 0,6 MPa
Caudal máximo: 2500 L/min
Rango de temperatura: -20°C a 70°C
Brida: Redonda en el lado del tanque y en el lado de la tubería
Modo de apertura: Neumático
Compatible con combustibles ligeros como gasolina y diésel
Accesorios recomendados:
Brida lateral del tanque (HBBVTSFL-100R) con 8 orificios para pernos
Sumidero de soldadura lateral del tanque con tuercas macho (HBBVTSFL-100RB) o hembra (HBBVTSFL-100RA)
Brida redonda lateral de tubería (HBBVPSFL-100F) con 8 orificios para pernos
Juntas redondas Buna-N / Viton tanto para los lados del tanque como de la tubería
Esta serie ofrece una solución completa para camiones cisterna de combustible, remolques químicos y otros vehículos de transporte de líquidos, proporcionando una conexión confiable y de alto rendimiento entre las válvulas de la base del tanque y los sistemas de tuberías. Se pueden adaptar materiales y tamaños personalizados para cumplir con diferentes estándares regionales o requisitos específicos del proyecto.
