Válvula inferior manual compacta para camiones cisterna – Serie HB804CS-80
La serie HB804CS-80 es una válvula inferior manual diseñada con precisión para camiones cisterna de combustible y transportadores de líquidos ligeros. Ubicado en el punto más bajo del tanque, el disco de la válvula está completamente encerrado dentro del cuerpo del tanque, mientras que la carcasa exterior de la válvula incorpora una ranura de corte de seguridad. En caso de una colisión inesperada o un impacto severo, el segmento exterior del cuerpo de la válvula se fracturará a lo largo de la ranura, protegiendo la integridad del tanque y evitando derrames accidentales de combustible.
Esta válvula manual compacta de 3 pulgadas presenta funcionamiento mecánico y ofrece un control preciso para las operaciones de transferencia de combustible. Su configuración interna está optimizada para mantener un flujo de fluido suave y minimizar las fugas durante la carga y descarga. Construido con aluminio tratado superficialmente, el cuerpo de la válvula combina resistencia a la corrosión con durabilidad liviana. Las juntas de sellado opcionales en VITON o Buna-N proporcionan resistencia química y una vida útil prolongada.
En todo el mundo, estas válvulas reciben diferentes nombres: “Válvula de cierre de emergencia manual de 3 pulgadas” en América del Norte, “Válvula de fondo de tanque manual” en Europa, “罐底手动阀” en partes de Asia y “Válvula manual de fondo 3 pulgadas” en América Latina. A pesar de la variada terminología, la función sigue siendo consistente: ofrecer una solución de válvula inferior segura y confiable para configuraciones de tanques más pequeños.
Características clave:
Diseño compacto de 3 pulgadas para tanques más pequeños o aplicaciones especializadas
El control mecánico garantiza un funcionamiento fiable sin soporte neumático
Totalmente compatible con las normas EN 13308 para equipos de servicio de tanques
La ruta de flujo interna optimizada reduce la caída de presión y las fugas
El cuerpo duradero de aluminio anodizado resiste la corrosión y prolonga la longevidad
Las juntas opcionales VITON o Buna-N mejoran la compatibilidad química

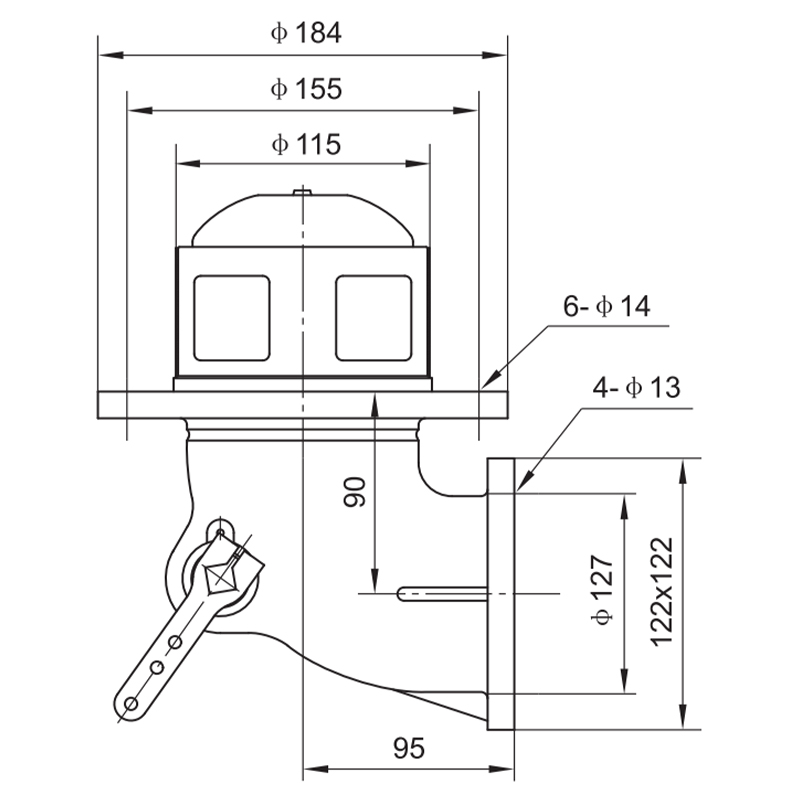

Brida redonda en el lado del tanque y brida cuadrada en el lado de la tubería para una instalación versátil
Especificaciones técnicas:
Tamaño nominal: 3 pulgadas
Presión de trabajo: 0,6 MPa
Caudal máximo: 750 L/min
Rango de temperatura: -20°C a 70°C
Modo de apertura: Manual
Brida: Redonda en el lado del tanque, cuadrada en el lado de la tubería
Medio: Gasolina, diésel u otros combustibles ligeros
Accesorios recomendados:
Brida plana del lado del tanque (HBBVTSFL-80R)
Sumidero de soldadura lateral del tanque con pernos macho (HBBVTSFL-80B) o tuercas hembra (HBBVTSFL-80RA)
Brida cuadrada del lado de la tubería (HBBVPSFL-80F)
Juntas redondas o cuadradas en Buna-N o VITON para tanque y lado de tubería
Esta válvula inferior manual HB804CS-80 de 3 pulgadas es ideal para camiones con tanque de combustible compacto, remolques de transporte de productos químicos y unidades de transporte de líquidos a pequeña escala, ya que proporciona una solución confiable, segura y a prueba de fugas. Hay configuraciones y materiales personalizados disponibles para cumplir con los estándares regionales o los requisitos específicos del proyecto.
