Componentes del dispensador de combustible

Los sistemas de dispensación de combustible constan de múltiples componentes críticos. Más allá de la boquilla de combustible, los accesorios como juntas giratorias, acoplamientos de mangueras, accesorios de tuberías, acopladores separables, indicadores de flujo y conjuntos de mangueras desempeñan un papel vital en la seguridad, la conveniencia operativa y la estabilidad del sistema. Este artículo proporciona una comparación y clasificación sistemática de estos componentes en función de la estructura, la función, los escenarios de aplicación, el rendimiento del material y las características operativas, ayudando a los usuarios a comprender las diferencias y tomar decisiones de selección informadas.

1. Juntas giratorias

Las juntas giratorias conectan la boquilla de combustible a mangueras, bombas o tanques de almacenamiento, lo que permite que la manguera gire libremente durante el abastecimiento de combustible para evitar torsiones, desgaste y tensión.

Tipos y características:

Giro de un solo plano: permite la rotación a lo largo de un plano, adecuado para conexiones de mangueras dispensadoras estándar, proporcionando un funcionamiento flexible.

Giro de doble plano: permite la rotación a lo largo de dos planos, ideal para espacios confinados o mangueras frecuentemente extendidas, reduciendo eficazmente el desgaste de las mangueras.

Ventajas clave:

Admite suministro de combustible de alta presión y alto flujo

La rotación flexible reduce la resistencia operativa

Construido con aleación de aluminio, acero inoxidable o plásticos de ingeniería de alta resistencia

Durable en uso continuo y entornos hostiles

Aplicaciones típicas:

Conexiones de manguera dispensadora

Sistemas de abastecimiento de combustible para camiones cisterna

Sistemas de transferencia de combustible industrial o marino

2. Acoplamientos de manguera

Los acoplamientos de manguera conectan las mangueras a las tuberías del equipo u otros accesorios, lo que garantiza un sellado confiable y un montaje/desmontaje rápido.

Tipos y características:

Acoplamientos giratorios: Adecuados para extremos de mangueras que requieren rotación, lo que reduce la resistencia operativa y el desgaste.

Acoplamientos no giratorios: Para puntos de conexión fijos o extremos conectados a acopladores separables, garantizando seguridad y confiabilidad.

Personalización:

Se puede adaptar a los diámetros internos y externos de la manguera para lograr un sellado óptimo y compatibilidad con la instalación.

Aplicaciones típicas:

Conexiones de manguera a boquilla

Conexiones de salida de bomba a manguera

Sistemas móviles de abastecimiento de combustible para tanques

3. Accesorios para tuberías

Los accesorios de tubería son esenciales para conectar mangueras o tuberías, garantizando un flujo de combustible seguro entre diferentes equipos.

Características clave:

Incluye codos, camisetas, bridas y otras configuraciones

Fabricado en metal de alta resistencia, resistente a la corrosión y al desgaste

Adecuado para diversos índices de presión y requisitos de flujo

Compatible con interfaces de manguera estándar

Aplicaciones típicas:

Conexiones entre tanques, bombas y sistemas de mangueras

Modificaciones y ampliaciones de tuberías

Sistemas de abastecimiento de combustible de alta presión o alto flujo

4. Acopladores separatistas

Los acopladores desprendibles evitan que se derrame combustible si se retira accidentalmente una manguera de combustible, lo que garantiza la seguridad operativa.

Tipos y características:

Tipo de un solo uso: No se puede restablecer después de la activación, es adecuado para estaciones de servicio públicas o entornos de alta seguridad.

Tipo reutilizable: puede ser reiniciado por personal capacitado después de la activación, hasta que ocurra una falla de hardware, ideal para sistemas de abastecimiento de combustible a largo plazo o mantenibles.

Ventajas clave:

Separación rápida, corta automáticamente el flujo de combustible

El resorte incorporado y la estructura de sellado evitan fugas

Diseñado para alta presión y resistencia a la corrosión

Aplicaciones típicas:

Protección de seguridad para mangueras dispensadoras

Salidas de combustible para camiones cisterna

Sistemas de abastecimiento de combustible temporales o móviles

5. Indicadores de flujo

Los indicadores de flujo monitorean el flujo de combustible dentro del sistema, lo que permite a los operadores detectar bloqueos, burbujas de aire o flujo anormal en tiempo real.

Tipos y características:

Indicador de flujo montado en la parte superior: instalado en la salida superior del dispensador, adecuado para diseños de manguera superior.

Indicador de flujo montado en el medio: instalado en salidas de nivel medio, adecuado para diseños de mangueras intermedias o configuraciones de mangueras cortas.

Ventajas clave:

Ventana o tubo de visualización transparente para una fácil observación

Materiales resistentes a la corrosión y a alta presión

Instalación rápida en mangueras o tuberías

Mejora la visibilidad y seguridad operativa

Aplicaciones típicas:

Mangueras dosificadoras o salidas de bombas

Sistemas industriales de transferencia de combustible

Estaciones de servicio temporales o móviles

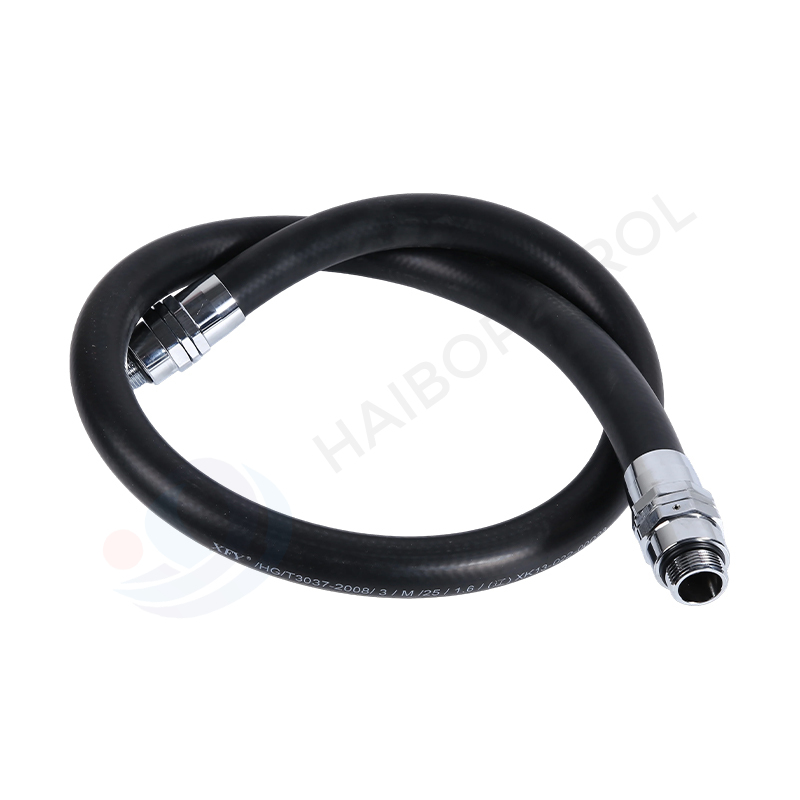

6. Conjuntos de mangueras

Los conjuntos de mangueras incluyen el cuerpo de la manguera, acoplamientos, juntas giratorias y cubiertas protectoras, formando una ruta completa de transferencia de combustible.

Tipos y características:

Conjuntos de mangueras cortas: diseñados para salidas de dispensadores montadas en la parte superior, lo que permite una fácil retracción de la manguera y un diseño superior compacto.

Función: Instalado entre el conector de salida de combustible superior del dispensador y el acoplador separable, proporcionando una extensión flexible para reducir el torque lateral y garantizar que la válvula separable se separe suavemente en dirección vertical. La separación optimizada permite que el disco de la válvula se cierre correctamente, evitando fugas de combustible de ambos extremos en caso de tracción accidental.

Aplicaciones: Ampliamente utilizado en estaciones de abastecimiento de combustible, dispensadores y diversos sistemas de abastecimiento de combustible.

Conjuntos de mangueras largas: conectados al lado opuesto del acoplador desprendible, generalmente extendidos por los operadores para cargar combustible en el vehículo. Un extremo presenta un accesorio de latón giratorio para la conexión a la boquilla de combustible, mientras que el otro extremo tiene un accesorio no giratorio conectado al acoplador separable.

Ventajas clave:

Longitud, diámetro y clasificación de presión personalizables

Diseño resistente al aceite, resistente a la corrosión y a alta presión

Garantiza una transferencia de combustible segura, confiable y completa

Aplicaciones típicas:

Mangueras dispensadoras estándar

Mangueras de abastecimiento de combustible para camiones cisterna móviles

Sistemas de transferencia de fluidos industriales o especiales

7. Pautas de selección

Al seleccionar componentes, considere los siguientes factores:

Tipo de combustible (gasolina, diésel o líquidos especiales)

Presión de funcionamiento y caudal

Necesidad de funciones giratorias, de conexión rápida o de separación

Resistencia a la corrosión del material y temperatura ambiental

Requisitos de diseño de la manguera (montada en la parte superior o en el medio)

Cumplimiento de las normas y regulaciones pertinentes

La selección adecuada garantiza la seguridad del sistema, extiende la vida útil del equipo y reduce los costos de mantenimiento.

8. Conclusión

El funcionamiento confiable de un sistema dispensador de combustible depende del rendimiento de cada componente crítico. Al comprender las funciones, clasificaciones y diferencias de juntas giratorias, acoplamientos de mangueras, accesorios de tuberías, acopladores separables, indicadores de flujo y conjuntos de mangueras, los usuarios pueden seleccionar la combinación de productos más adecuada para lograr una transferencia de combustible eficiente, segura y ambientalmente responsable.

Para obtener parámetros técnicos detallados, soluciones de compatibilidad o servicios personalizados, contáctenos para obtener soluciones profesionales, confiables y integrales.
